擠壓過程擠壓力變化，正反擠壓過程的擠壓變化有什么不同？

發(fā)布者：永裕金屬發(fā)布時(shí)間：2022-3-14 9:14:02

　　鋁合金金屬按流動特征和擠壓力的變化規(guī)律大致分為以下三個(gè)過程：

　　1.開始擠壓階段（填充擠壓階段）

　　2.基本擠壓階段（平流擠壓階段）

　　3.終了擠壓階段（紊流擠壓階段）

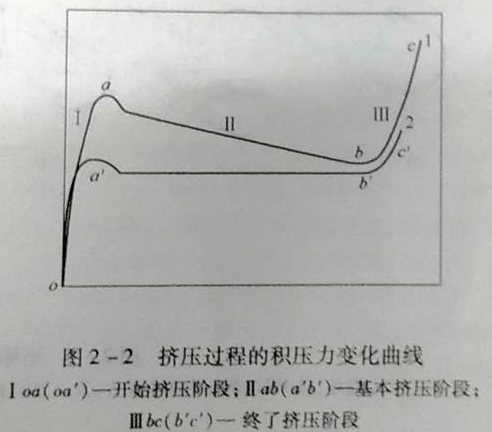

　　以上3個(gè)階段每個(gè)階段的擠壓變化曲線都是有所不同的，下面給大家詳細(xì)講解一下。

　　開始擠壓階段（填充擠壓階段）：

　　在此階段，金屬承受擠壓桿的作用力。坯錠在長度上受壓縮時(shí)，首先將錠坯和擠壓筒、錠坯與?？字g的間隙填滿，也有少量金屬流出孔模。

　　1.正擠壓過程

　　此階段擠壓力由零開始急劇上升。

　　2.反擠壓過程

　　反擠壓過程階段因?yàn)殄V坯與擠壓筒無相對運(yùn)動，所以擠壓力比正擠壓過程要低。

　　基本擠壓階段（平流擠壓階段）：

　　基本擠壓階段時(shí)錠坯已經(jīng)全部充滿間隙，并且穩(wěn)定流出孔模。

　　1.正擠壓過程

　　隨著錠坯長度的縮短，錠坯與內(nèi)筒的接觸面積直線下降，表面的摩擦力降低，因此擠壓力也呈直線下降。

　　2.反擠壓過程

　　錠坯與擠壓筒無相對運(yùn)動，無摩擦力，故金屬穩(wěn)定流出階段，擠壓力不變。

　　終了擠壓階段（紊流擠壓階段）：

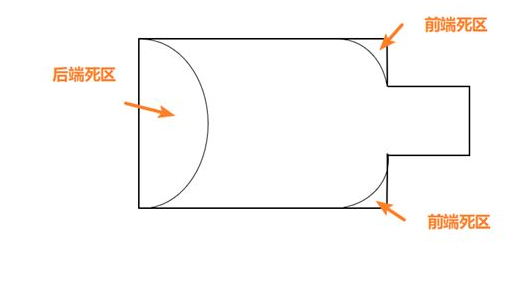

　　此階段，筒內(nèi)金屬產(chǎn)生劇烈的徑向流動，外層金屬進(jìn)入內(nèi)層或中心的同時(shí)，兩個(gè)難變形區(qū)的金屬也開始向?？琢鲃?。

　　1.正擠壓過程

　　由于擠壓墊、擠壓筒對金屬的冷卻作用，金屬的溫度降低，變形抗力增大，強(qiáng)烈的摩擦作用使擠壓力迅速上升。

　　2.反擠壓過程

　　與正擠壓過程相同，受金屬冷卻作用的影響，擠壓力迅速上升。
